Affichez le diagramme des relations entre entités

Le diagramme d'entité-relation (ERD) dans Catalog Explorer présente les relations de clé primaire et de clé étrangère entre les tables dans un graphe, offrant une représentation claire de la manière dont les entités de données se connectent. Vous pouvez accéder à l'ERD depuis Catalog Explorer lors de l'affichage de toute table contenant une contrainte de clé étrangère.

Pour plus d'informations sur les contraintes de clé primaire et de clé étrangère, veuillez consulter Contraintes sur Databricks. Pour explorer comment les tables se connectent en fonction du flux de données de query plutôt que des contraintes déclarées, utilisez plutôt le Graphe de lignage interactif dans l'Explorateur de catalogues. Consultez Afficher la traçabilité dans l'Explorateur de catalogues.

Pour accéder à l'ERD, procédez comme suit :

1. Cliquez sur Catalogue dans la barre latérale.

2. Sélectionnez un schéma.

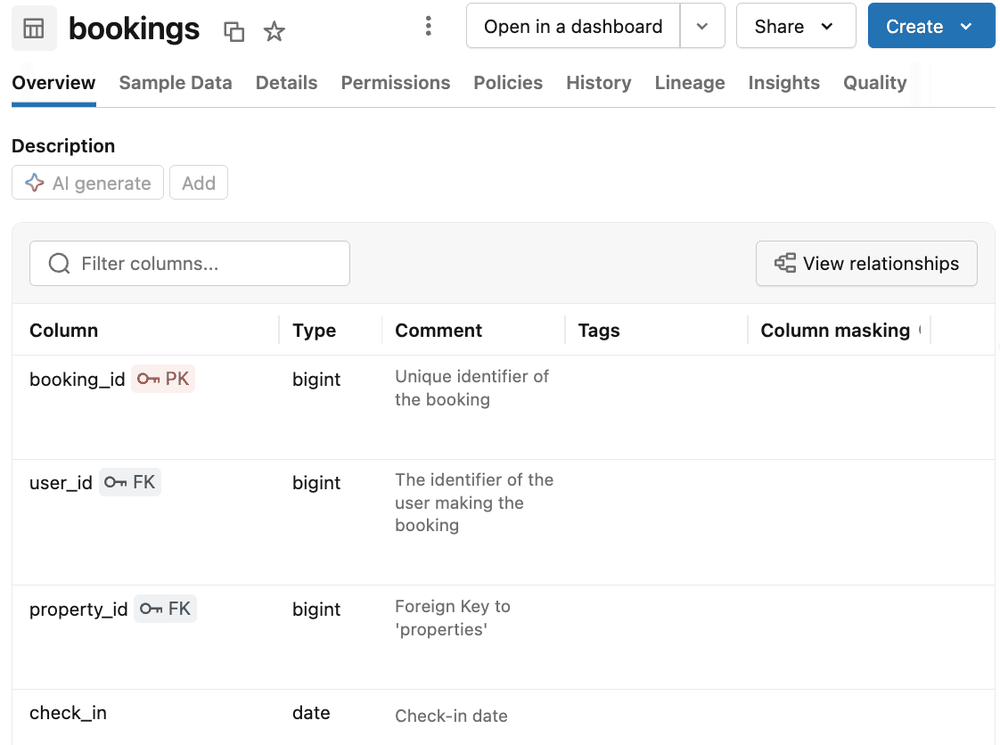

3. Sélectionnez une table avec des clés étrangères définies. et les icônes apparaissent à côté des colonnes désignées comme clés primaires ou clés étrangères.



4. Cliquez sur Afficher les relations au-dessus de la table dans la section Description de la tab Vue d'ensemble pour ouvrir l'ERD.

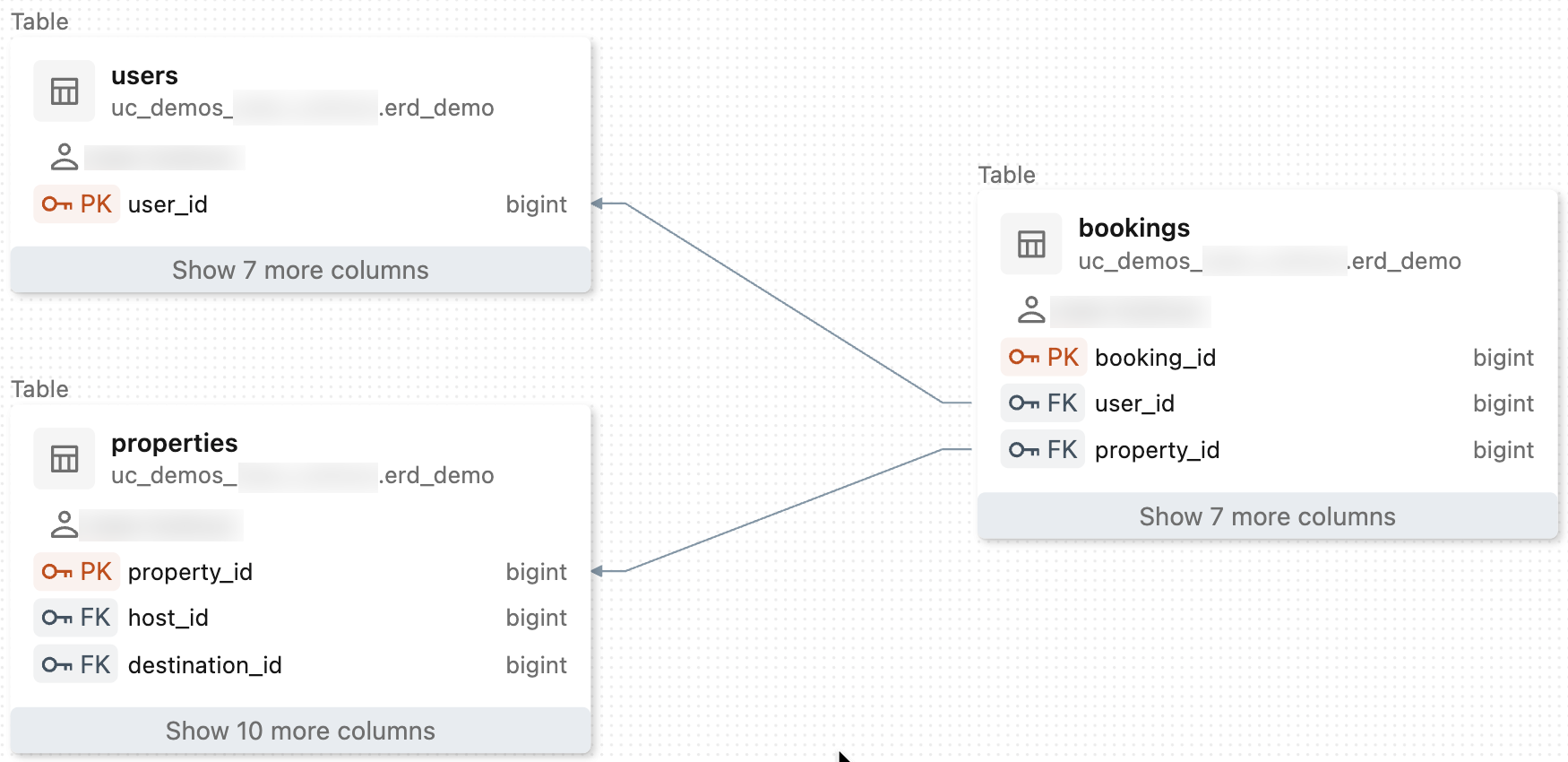

Le diagramme d'exemple est généré à partir du dataset Wanderbricks, une plateforme simulée de réservation de voyages avec des utilisateurs, des hôtes, des propriétés, des réservations, des paiements, des avis et des tables associées. Pour explorer le dataset, consultez le dataset Wanderbricks.
