エンティティ関係図の表示

このページでは、カタログエクスプローラでエンティティ関係図 (ERD) にアクセスする方法について説明します。ERD は、テーブル間の主キーと外部キーの関係をグラフで表示し、データ エンティティの接続方法を明確かつ直感的に表現します。ERD には、外部キー制約を含むテーブルを表示するときに、カタログエクスプローラ からアクセスできます。

プライマリ・キー制約と外部キー制約の詳細については、Databricksにおける制約を参照してください。宣言された制約ではなく、クエリデータフローに基づいてテーブルがどのように接続されているかを探索するには、代わりにCatalog Explorerでインタラクティブなリネージグラフを使用してください。「Catalog Explorerでリネージを表示」を参照してください。

ERD にアクセスするには、次の手順を実行します。

1. サイドバー カタログ をクリックします。

2. スキーマを選択します。

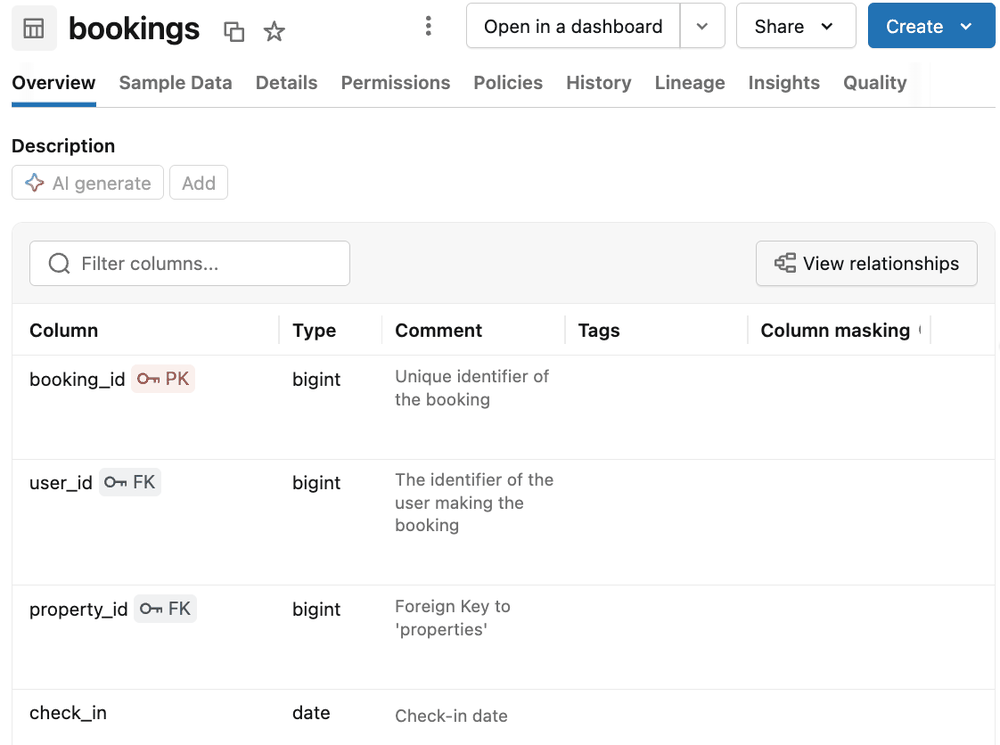

3. 外部キーが定義されているテーブルを選択します。 と アイコンは、プライマリ・キーまたは外部キーとして指定された列の横に表示されます。



4. [概要] タブの[説明] セクションのテーブルの上にある [ リレーションシップの表示] をクリックして、ERD を開きます。

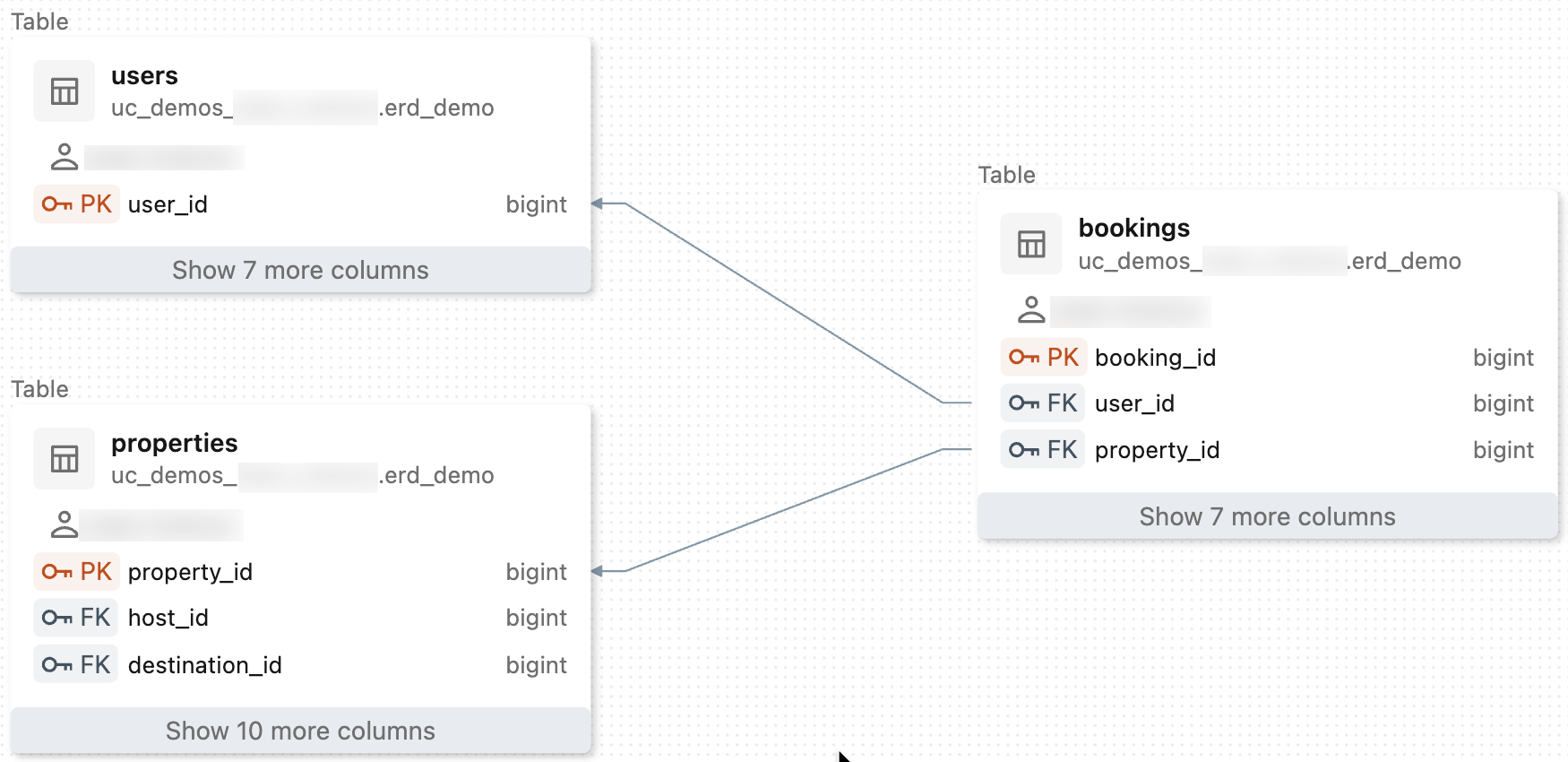

この図は、ユーザー、ホスト、プロパティ、予約、支払い、レビュー、関連テーブルなどを含む模擬旅行予約プラットフォームであるWanderbricks データセットから生成されます。データセットを探索するには、「Wanderbricks データセット」を参照してください。
